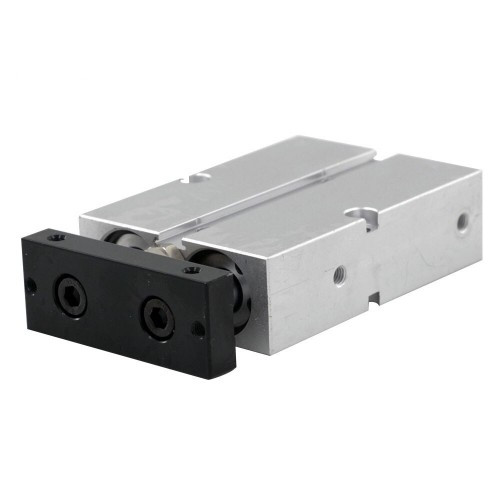

Циліндр TN10х20

Пневмоциліндри є виконавчими механізмами пневмосистем і призначені для перетворення енергії стисненого повітря в механічне лінійне переміщення.

Поршневі пневмоциліндри призначені для перетворення енергії стисненого повітря в зворотно-поступальний рух штока. При подачі стисненого повітря в одну з порожнин циліндра і з'єднання іншої порожнини з атмосферою, поршень разом зі штоком переміщається, створюючи штовхаюче або тягнуче зусилля.

Пневмоциліндри серії TN завдяки двом поршневим штокам мають подвійне зусилля і високий опір до скручування. Допуск на скручування становить від ± 0,08 ° до ± 0,15 °. Регулювальний (демпфуючий) гвинт дозволяє зменшувати хід штока на 5мм. Корпус має спеціальні вирізи (пази) для кріплення герконового датчика, що дозволяє відслідковувати стан поршня в циліндрі.

Платформа, яка кріпиться до штоків пневмоцилиндра має можливість монтажу з трьох сторін. Для пневмоцилиндрів серії TN підходить очищенt стиснене повітря як з вмістом, так і без змісту мастила. Розташований з двох сторін кінцевий демпфер сприяє довговічності виробу, захищаючи від ударів і вібрації. Демпфери подвійного пневмоцилиндра виконані з поліацеталю - матеріалу, що відрізняється високою пружністю, а також, на відміну від інших пластичних мас, стійкий до ударних навантажень.

Діаметр: 2×10 мм
Дія: Двостороння
Робоче середовище: Повітря (після фільтра 40 мкм)
Діапазон робочого тиску: 1~9 бар
Макс. вхідний тиск: 12 бар
Приєднувальна різьба: M5×0.8
Довжина ходу: 20 мм
