NC-Studio V5.5.60

Система керування NC-Studio плата, PCI-контролер на 3 координати

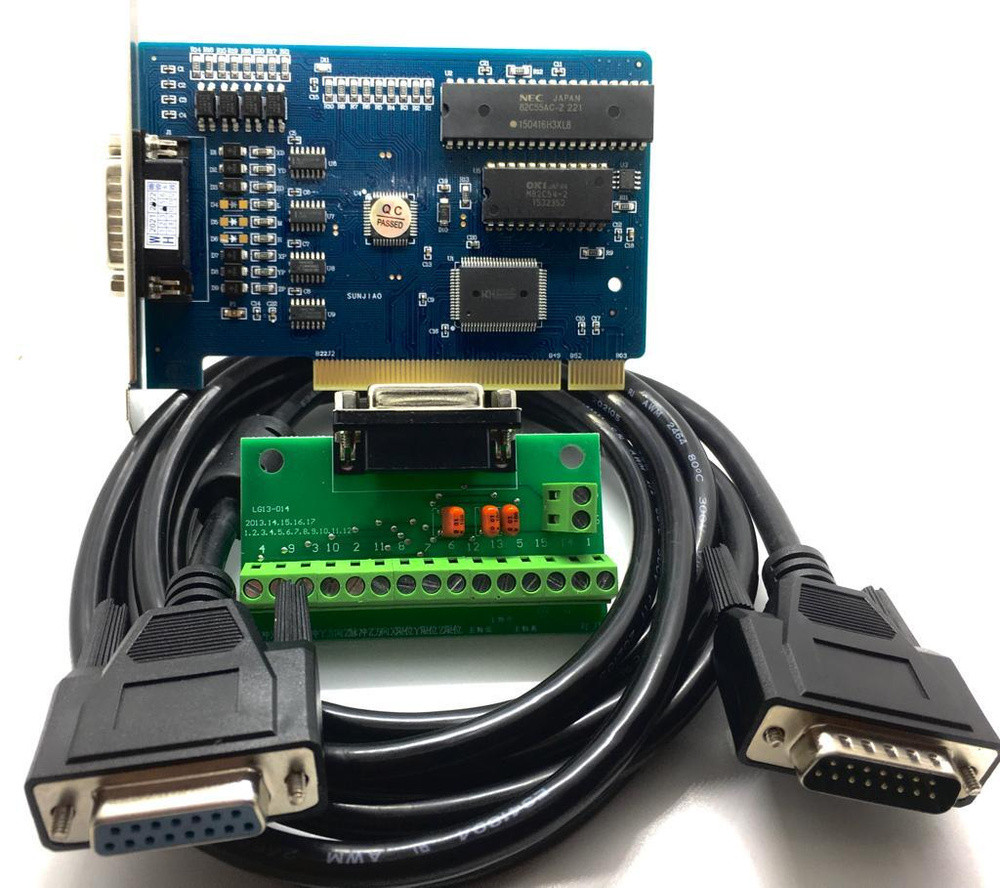

Система керування NC-Studio являє собою комплект із плати керування, шнура передавання даних і плати розв'язки. Плата встановлюється в слот PCI комп'ютера (на материнські плати розмірів ATX і miniATX) і дає змогу керувати тривісним фрезерним верстатом із ЧПК.

Комплект постачання

- Плата NC-Studio (1 шт.)

- Плата розв'язки (буферна плата) (1 шт.)

- Кабель DB15FM (1 шт.)

Технічні характеристики:

Інтерфейс під'єднання до комп'ютера: PCI

Наявність опторозв'язування: є

Кількість осей керування: 3

Кількість під'єднуваних датчиків: 3

Частота STEP: до 47 000 Гц

Підтримка РГІ: немає

Наявність екрана: немає

Сумісність з версіями NC-Studio: v5.4.49, v5.5.55/60

Сумісність з Windows: 32-бітні версії XP, 2003, 7

Вага: 405 г

Особливості ПЗ NC-Studio:

• Зрозумілий інтерфейс

• Зручна графічна оболонка

• Можливість віртуальної симуляції керуючої програми

• Сумісність з Solid Works, Type 3, ArtCam й т.д.

• Захист від несанкціонованої зміни параметрів

Мінімальні системні вимоги:
Операційна система: Windows XP (SP2);
Процесор: Intel 2 ГГц або аналогічний Athlon X2;
Оперативна пам'ять: 1 ГБ;
Жорсткий диск: 10 МБ вільного місця;
Відеокарта: з відеопам'яттю 128 МБ;
Привод: DVD

Буферна плата для контролера ЧПУ NC-Studio v5
Електронний модуль, який забезпечує інтерфейс між контролером і виконавчими механізмами верстата, підвищує стабільність, надійність та безпеку роботи системи ЧПУ шляхом оптичного розв’язування, перетворення та посилення сигналів від кінцьових датчиків, датчика інструмента та сигналів керування частотним перетворювачем.

• Напруга живлення: 24В
• Підтримувані кінцеві датчики: PNP, NPN +24В
• Захищений вхід датчика довжини інструмента

Керування частотними перетворювачем:
Вмикання обертів: «сухий» NO контакт
Регулювання обертів:  0-5В, 3 лінії ступінчастого регулювання швидкості
